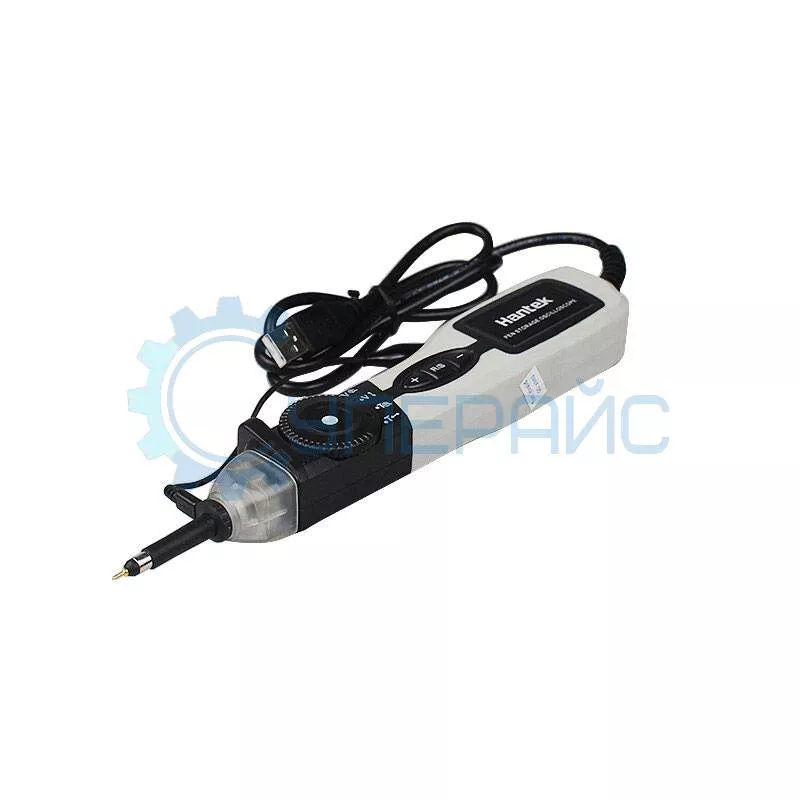

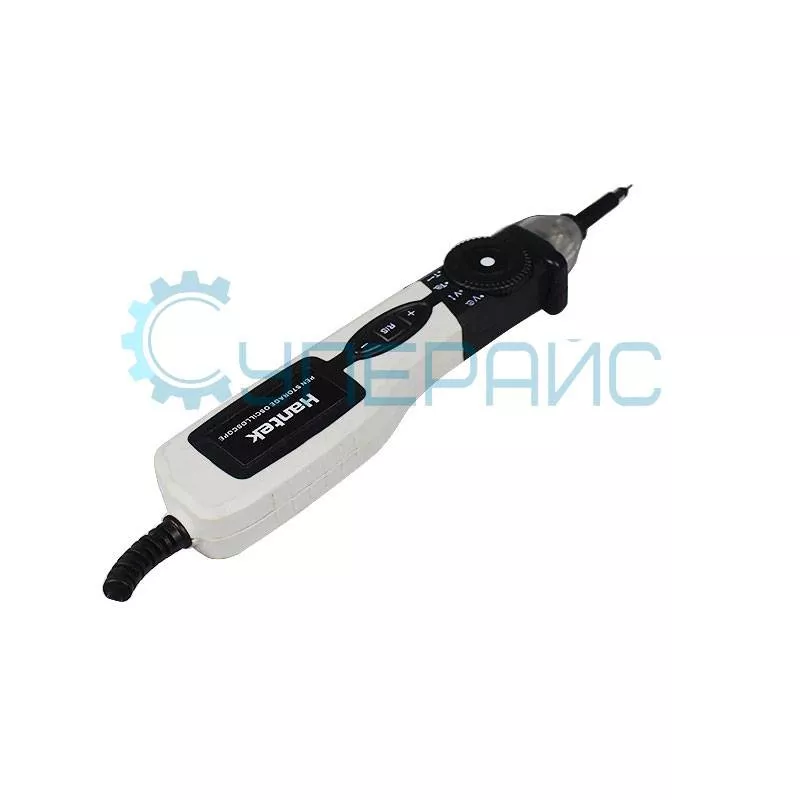

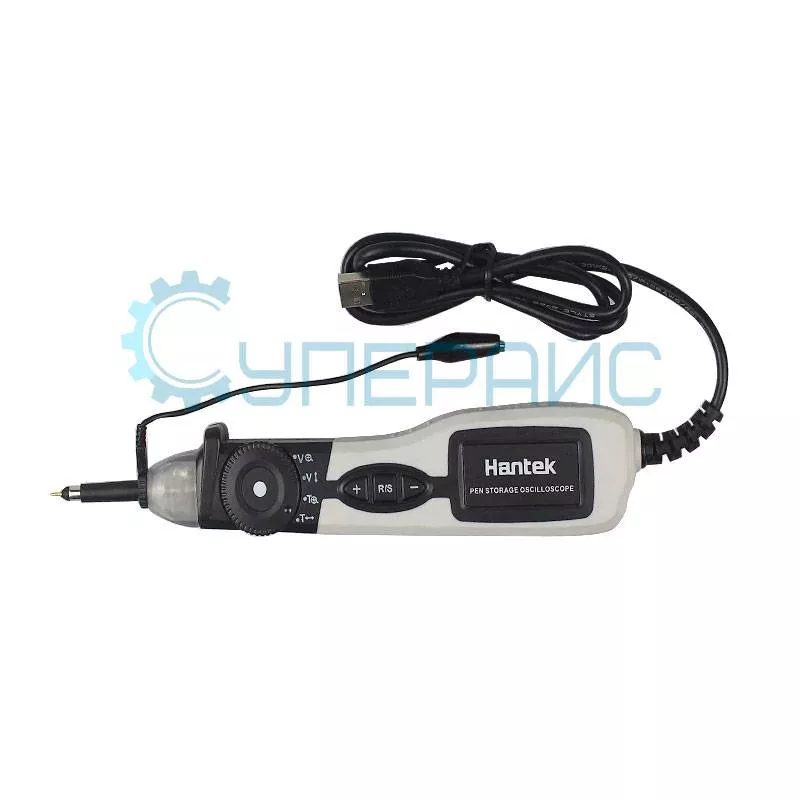

USB осциллограф-ручка Hantek PSO2020
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek PSO2020
| Характеристики USB осциллографа | |||
| Полоса пропускания | 20 МГц | ||
| Количество каналов | 1 | ||
| Частота дискретизации в реальном времени | 96 МВыб / с | ||
| Входные характеристики | |||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм | ||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | ||
| Максимальное входное напряжение | 35 В | ||
| Горизонтальная система | |||
| Коэффициент развёртки | 1 нс / дел - 5000 с / дел 1, 2, 5 шаг | ||
| Размер буфера | 1 М | ||
| Вертикальная система | |||
| Вертикальное разрешение | 8 бит | ||
| Диапазон смещения | ± 4 дел | ||
| Ограниченная полоса пропускания | 20 МГц | ||
| Низкочастотный отклик | ≤ 10 Гц (на входе BNC) | ||
| Точность усиления постоянного тока | ± 3 % | ||
| Математические функции | сложение, вычитание, умножение, деление | ||
| Вертикальная развёртка | 20 мВ / дел - 20 В / дел | ||
| Система синхронизации | |||
| Режимы триггера | автоматический, нормальный, однократный | ||
| Тип триггера | по нарастающему фронту по спадающему фронту | ||
| Точность триггера | ± 4 дел | ||
| Чувствительность триггера | 0,02 дел | ||
| Источник триггера | CH1 | ||
| Система измерения | |||
| Автоматические измерения | положительный выброс, отрицательный выброс, среднее значение цикла, среднеквадратичное значение цикла, период, частота, положительная ширина импульса, отрицательная ширина импульса, время нарастания (10% ~ 90%), время спада (10% ~ 90%), положительный коэффициент заполнения, отрицательный рабочий цикл | ||
| Общие характеристики | |||
| Интерфейс передачи данных | USB 2.0 | ||
| Источник питания | не требуется внешнего источника питания, питается от USB | ||
| Программные возможности | Данные формы волны могут быть выведены в EXCEL, BMP, JPG по времени и напряжению Изменения будут отображаться на двух устройствах одновременно | ||
| Габариты | 230 мм х 40 мм х 20 мм | ||
| Вес | 300 г | ||

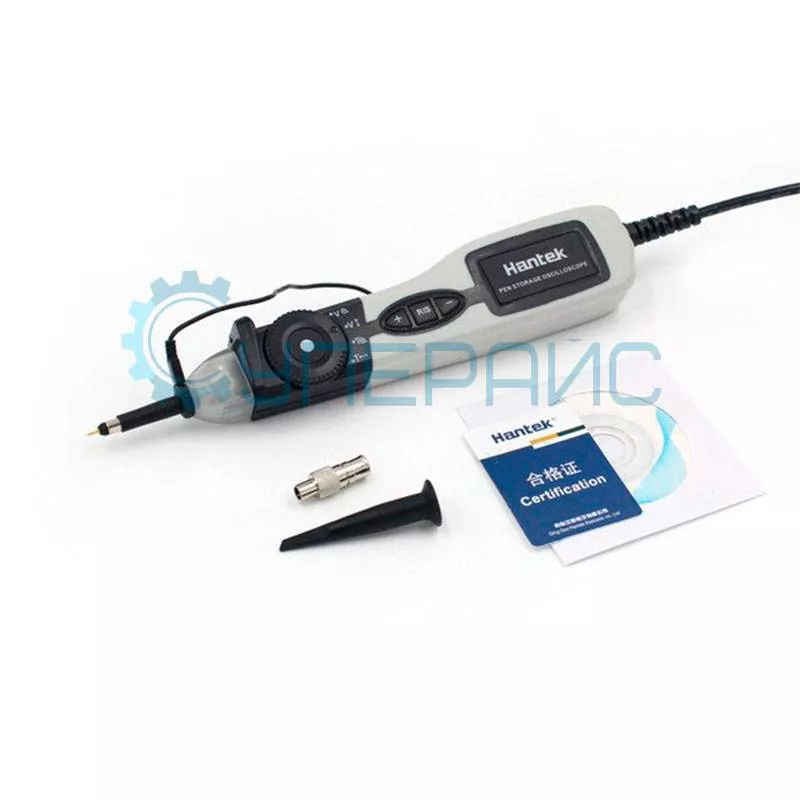

| Комплектация | USB осциллограф-ручка Hantek PSO2020 - 1 шт | ||
| | инструкция по эксплуатации - 1 шт диск с ПО - 1 шт крюк-колпачок на щуп - 1 шт | ||
Ручной осциллограф Hantek PSO2020
Не стандартная модель осциллографа фирмы Hantek объединила в себе небольшие габариты 23 х 4 х 2 см, при весе в 300 грамм и мощные характеристики, такие как полосу пропускания в 20 МГц и максимальную частоту дискретизации 96 МВыб/с.

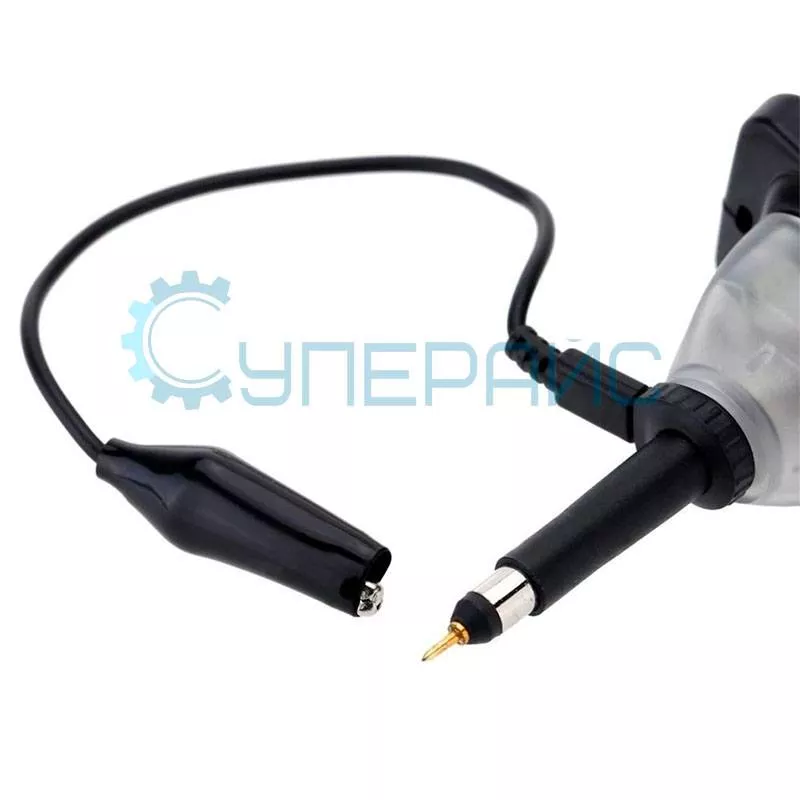

Модель USB осциллографа подходит для производственных исследований и проектирований, а также для тестирования аналоговых цепей, поиска и устранения неисправностей. Прибор может считывать данные с помощью наконечника в виде щупа или же дополнительного «крюк-колпачка», который фиксируется на щупе и используется, как зажим типа "крокодил".
Для работы осциллографа не требуется внешние источники питания, устройство питается от USB, которым подключен к компьютеру или ноутбуку для наблюдения и записи измеряемых данных.
Инструкция, программное обеспечение и драйвер для Hantek PSO2020 доступны для скачивания на странице во вкладке «Документация и ПО».
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
