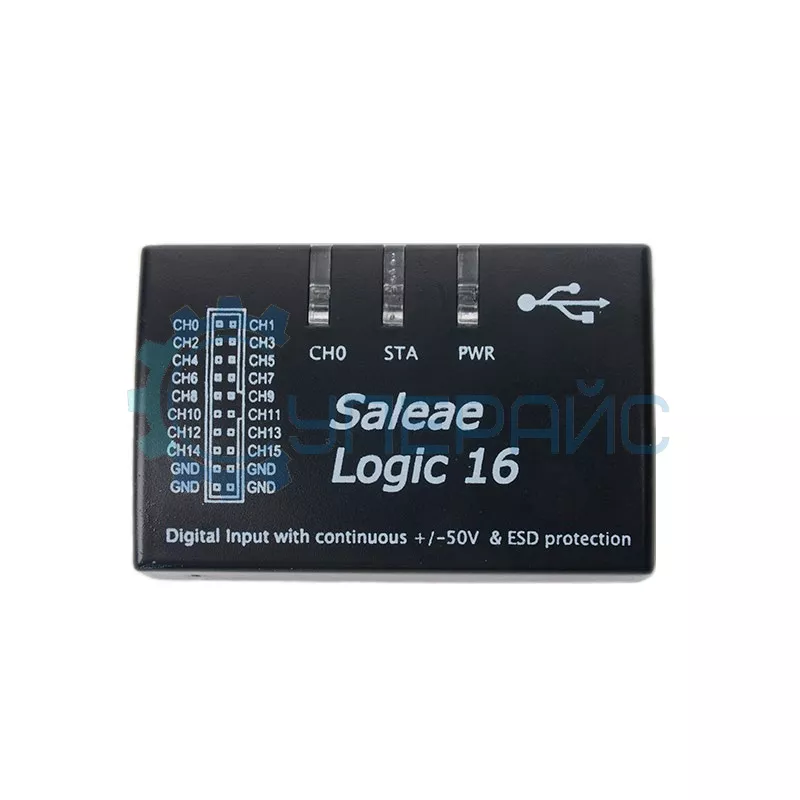

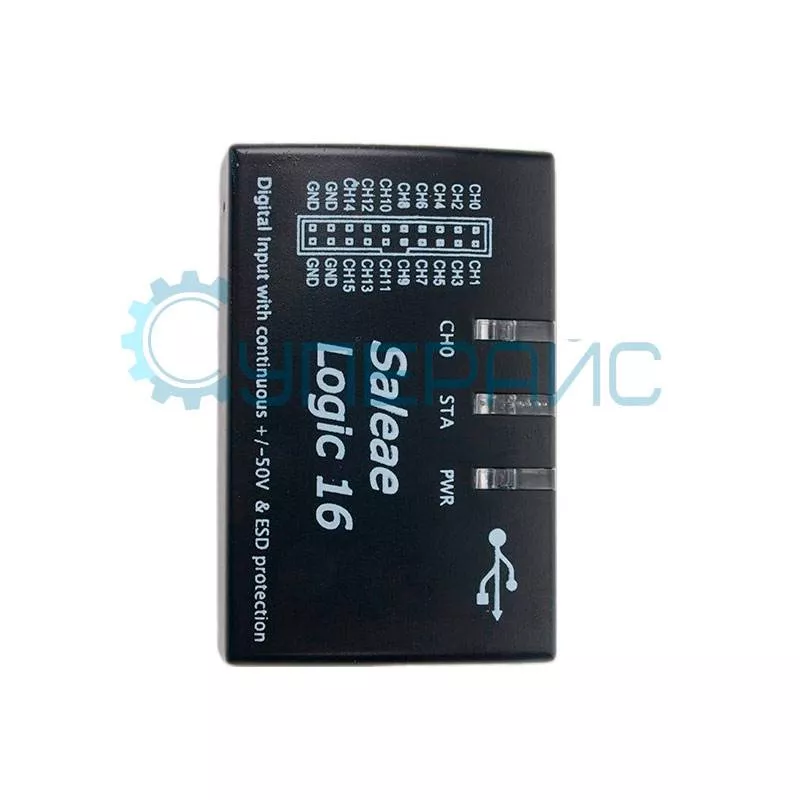

USB логический анализатор Saleae Logic 16
Технические характеристики Saleae Logic 16
| Количество каналов | 16 |
| Максимальная частота дискретизации | 100 МГц |
| Глубина выборки | 100 МГц при использовании 3 каналов 50 МГц при использовании 6 каналов 25 МГц при использовании 9 каналов 20 МГц при использовании 16 каналов |
| Логические уровни | 1.2, 1.8, 3.3 В |
| Объем аппаратного буфера | 10 Гб |
| Входное сопротивление | 200 кОм |
| Емкость | 5 пФ |
| Режим триггера | высокий / низкий уровень, восходящий / нисходящий фронт, многоканальный комбинированный триггер |
| Фиксированные частоты | 100 МГц, 80 МГц, 50 МГц, 32 МГц, 25 МГц, 16 МГц, 12 МГц, 8 МГц, 4 МГц, 2 МГц, 1 МГц, 500 кГц, 250 кГц, 200 кГц, 100 кГц, 50 кГц, 25 кГц |

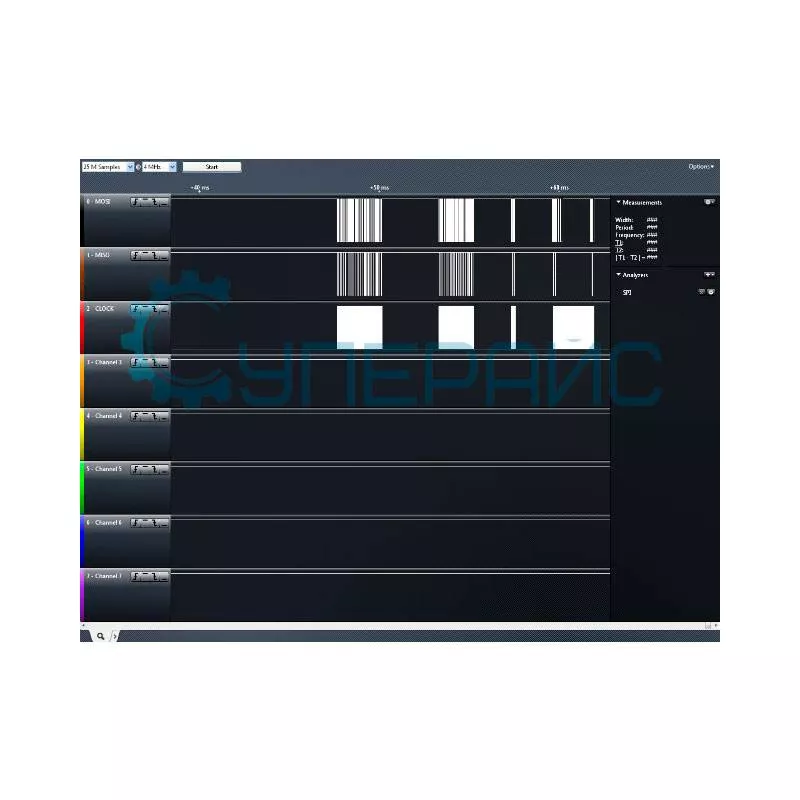

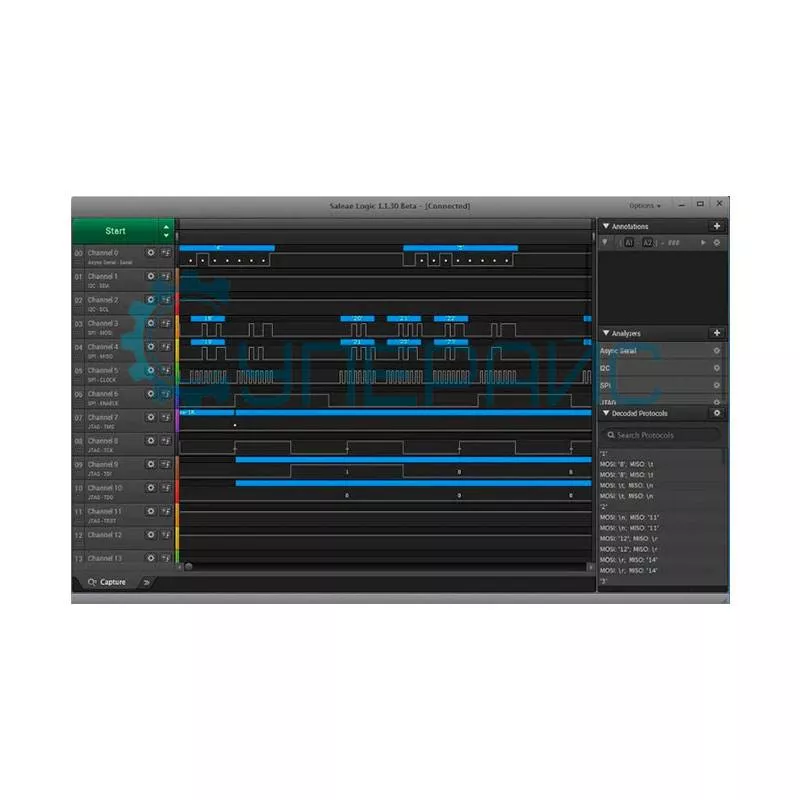

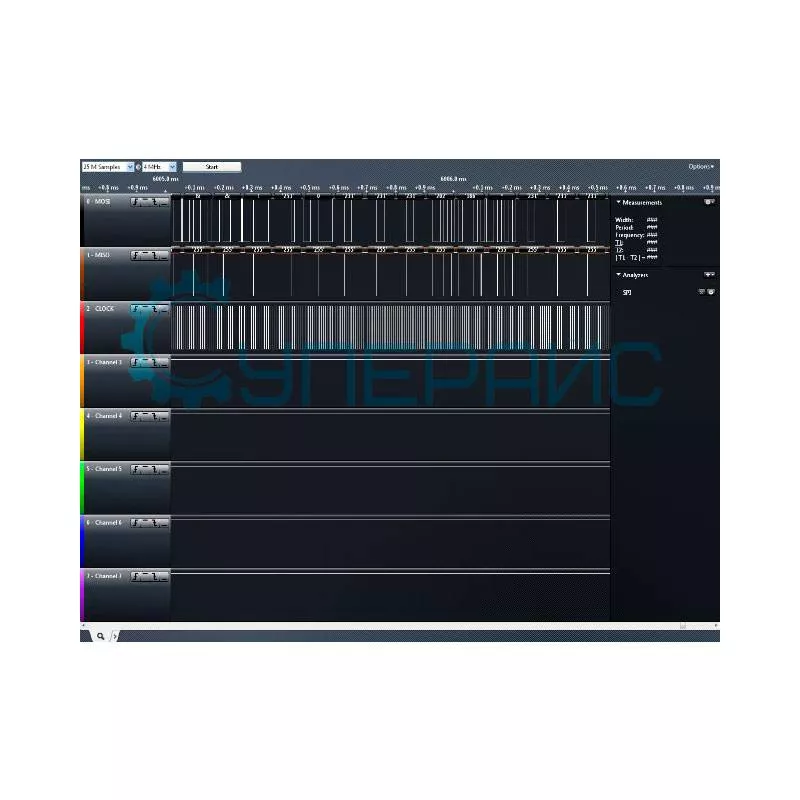

| Анализ протоколов | I2C, SPI, CAN, 1-Wire, UNI/O, I2S/PCM, MP Mode 9-bit Serial, Manchester, JTAG, LIN, DMX-512, Atmel SWI, MDIO, BiSS C, Simple Parallel, PS/2 Keyboard/Mouse, HDMI CEC, USB 1.1 |
| Общие характеристики | |
| Интерфейс | USB 2.0 |
| Напряжение источник питания | 5 В |
| Поддержка программного обеспечения | Windows XP, VISTA, 7, 8 (32, 64 бита) Mac OS x 10.4 или выше Linux Ubuntu, Fedora и другие |
| ESD защита | есть, в пределах ± 50 В |
| Материал корпуса | пластик |
| Длина USB кабеля | 1,5 м |

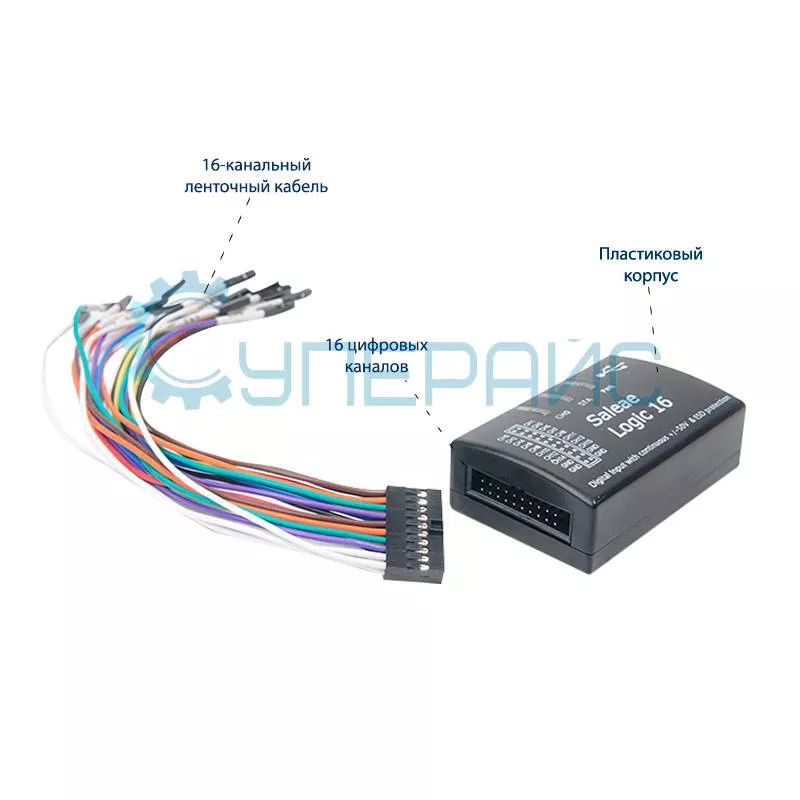

| Длина ленточного кабеля | 24 см |

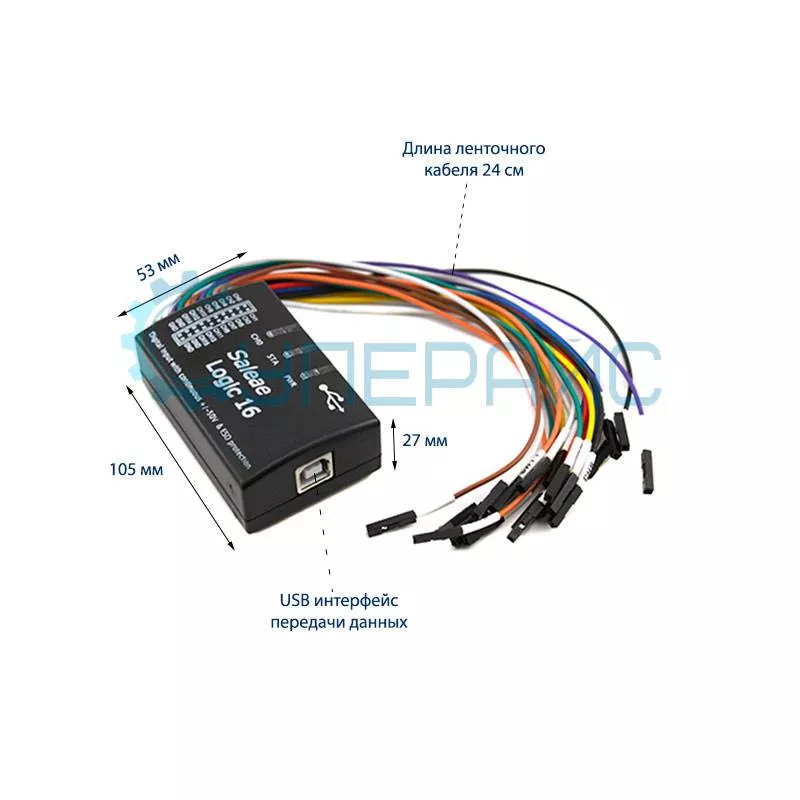

| Габариты | 105 х 53 х 27 мм |
| Вес | 150 г |
| Комплектация | логический анализатор Saleae Logic 16 – 1 шт |
| USB кабель – 1 шт ленточный кабель – 1 комплект тестовые зажимы – 4 шт | |
Логический анализатор Saleae Logic 16: точность и многофункциональность
Логический анализатор Saleae Logic 16 — профессиональный инструмент для диагностики цифровых сигналов. Устройство поддерживает работу с 16 каналами, что позволяет одновременно анализировать несколько потоков данных. Благодаря объему аппаратной памяти 10 Гб прибор гарантирует продолжительную запись сигналов без потерь, что критично для сложных проектов.
Ключевые технические особенности:
- Максимальная частота дискретизации — 100 МГц (режим зависит от количества активных каналов).
- Гибкие настройки логических уровней (1.2, 1.8, 3.3 В) для совместимости с различными устройствами.
- Встроенная защита от электростатических разрядов (±50 В) продлевает срок службы при интенсивной эксплуатации.
Анализатор адаптирован для профессиональных задач: он поддерживает 17 фиксированных частот (от 100 МГц до 25 кГц) и оснащен многоканальным комбинированным триггером. Это позволяет точно настраивать условия захвата сигналов, будь то высокоскоростные интерфейсы или низкочастотные протоколы.
Сферы применения
Устройство подходит для отладки электронных схем, тестирования промышленного оборудования или разработки embedded-систем. С его помощью можно:
- Диагностировать ошибки связи между компонентами.
- Контролировать работу микроконтроллеров.
- Анализировать качество передачи данных в реальном времени.
Высокое входное сопротивление (200 кОм) и низкая емкость (5 пФ) минимизируют влияние на исследуемую цепь. Это особенно важно при работе с чувствительной аппаратурой.
Комплектация

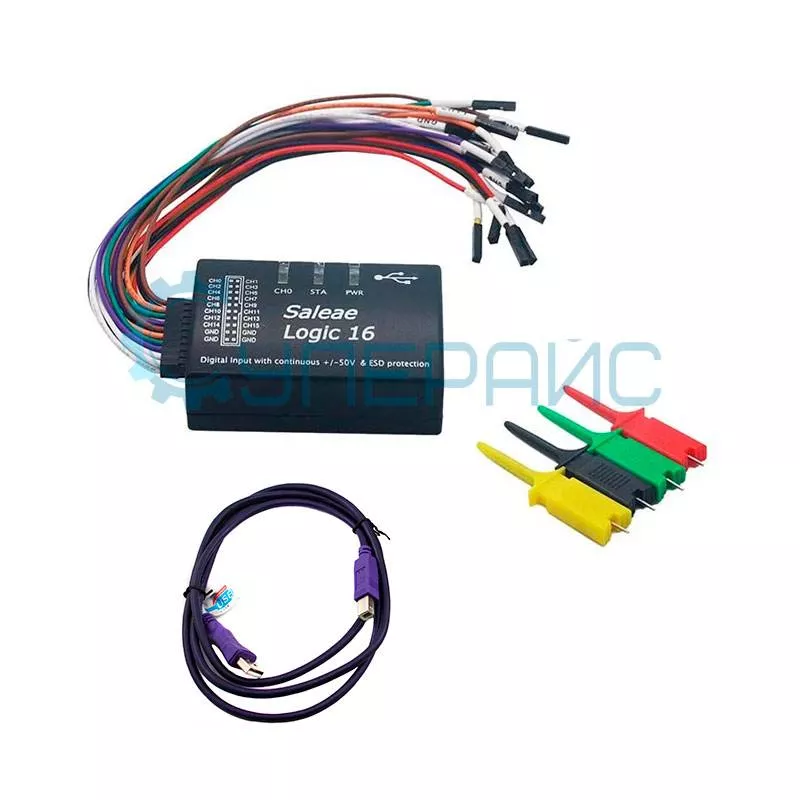

В набор входят: ленточный кабель с тестовыми зажимами, USB-кабель длиной 1.5 м и сам анализатор в компактном корпусе (105×53×27 мм, вес — 150 г). ПО и подробная документация ускоряют интеграцию прибора в рабочий процесс.
Saleae Logic 16 — это pro-уровень качества для инженеров, разработчиков и энтузиастов, где каждый канал становится инструментом для решения сложных задач.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
