Портативный спектроанализатор TinySA
Технические характеристики TinySA
| Количество режимов ввода/вывода | 4 |
| Фильтр разрешения | от 3 кГц до 600 кГц |
| Фазовый шум | -83 дБн/Гц, смещение 10 кГц -98 дБн/Гц, смещение 100 кГц |
| Средний уровень шума (низкий входной порт) | -146 дБм/Гц |
| Средний уровень шума (высокий входной порт) | -163 дБм/Гц |
| Характеристики низкого входного режима (сигнала) | |
| Частотный диапазон | 100 кГц - 350 МГц |
| Входное сопротивление | 50 Ом |
| Регулируемое ручное и автоматическое затухание входного сигнала | от 0 дБ до 31 дБ с шагом 1 дБ |
| Абсолютный максимальный уровень входного сигнала | + 10 дБм, без затухания |
| Максимальная входная мощность | + 20 дБм, с затуханием 30 дБ |
| Разрешение детектора мощности | 0,5 дБ |
| Самый низкий распознаваемый сигнал | 30 кГц - 102 дБм |
| Фазовый шум | - 90 дБ/Гц при смещении 100 кГц - 115 дБ/Гц при смещении 1 МГц |
| Фильтры разрешения | ручной выбор: 3, 10, 30, 100, 300, 600 кГц автоматический выбор: 1 из 57 фильтров |
| Скорость сканирования | более 1000 точек/сек. (с фильтром максимального разрешения) |
| Автоматическая оптимизация фактических точек сканирования | есть |
| Характеристики высокого входного режима (сигнала) | |
| Частотный диапазон | 240 МГц - 960 МГц |
| Входное сопротивление | 50 Ом |
| Регулируемое ручное и автоматическое затухание входного сигнала | от 0 дБ до 31 дБ с шагом 1 дБ |
| Абсолютный максимальный уровень входного сигнала | + 10 дБм, без затухания |
| Разрешение детектора мощности | 0,5 дБ |
| Самый низкий распознаваемый сигнал | 30 кГц - 115 дБм |
| Фильтры разрешения | ручной выбор: 3, 10, 30, 100, 300, 600 кГц автоматический выбор: 1 из 57 фильтров |
| Скорость сканирования | более 1000 точек/сек. (с фильтром максимального разрешения) |
| Автоматическая оптимизация фактических точек сканирования | есть |
| Дополнительный частотно-зависимый входной аттенюатор | от 25 дБ до 40 дБ |
| Характеристики низкого выходного режима (сигнала) | |
| Синусоидальный выход | с гармоникой ниже -40 дБ основной волны |
| Диапазон выходной частоты | от 100 кГц до 350 МГц |
| Уровень выходного сигнала | от -76 дБм до -6 дБм, с шагом 1 дБ |
| Характеристики высокого выходного режима (сигнала) | |
| Выходной сигнал | прямоугольный |
| Диапазон выходной частоты | от 240 МГц до 960 МГц |
| Уровень выходного сигнала | от -38 дБм до +13 дБм |
| Общие характеристики | |
| Дисплей | сенсорный, разрешение 320x240 |
| Диагональ дисплея | 2,8 дюйма |
| Коммуникационный интерфейс | USB type-C |
| Источник питания | встроенный аккумулятор 650 мАч |
| Максимальный ток зарядки | 300 мА |
| Габариты | 58,7 х 91,3 х 17,1 мм |
| Вес | 240 г |

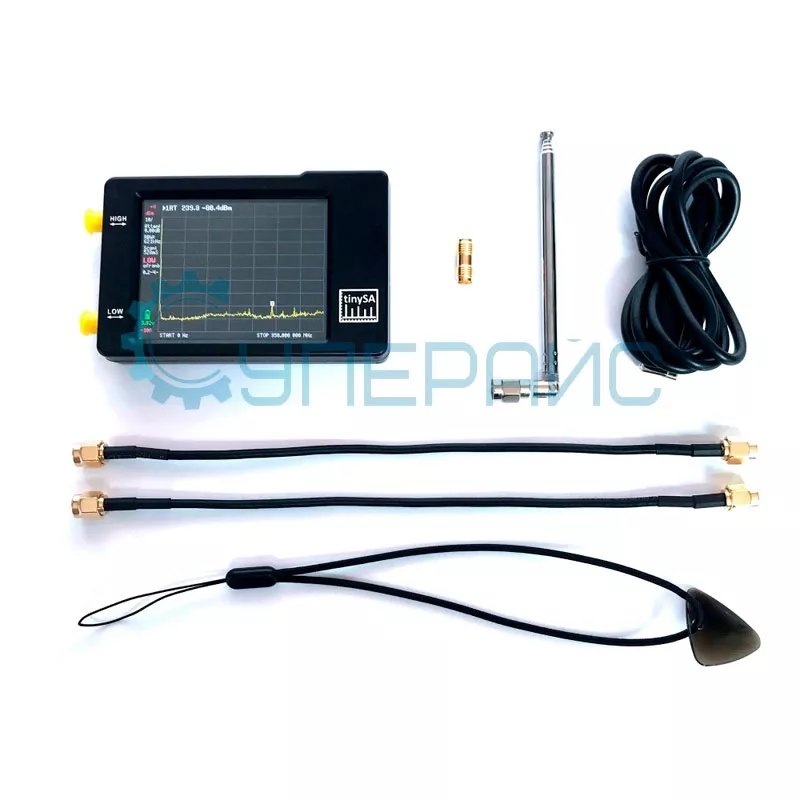

| Комплектация | портативный спектроанализатор TinySA – 1 шт кабель SMA – 2 шт антенна с разъемом SMA – 1 шт кабель USB type-C – 1 шт |

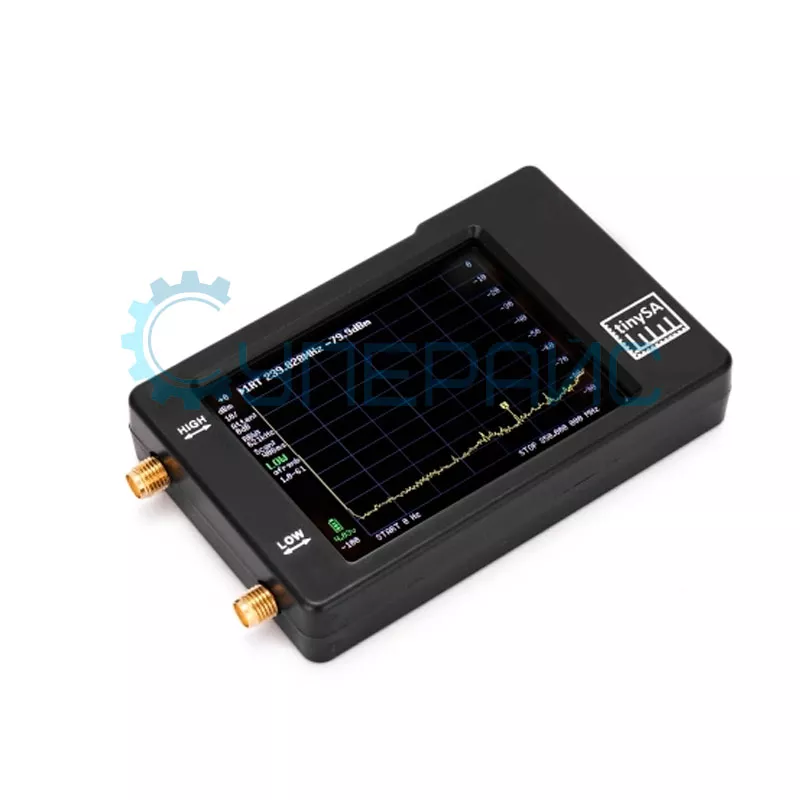

Анализатор TinySA

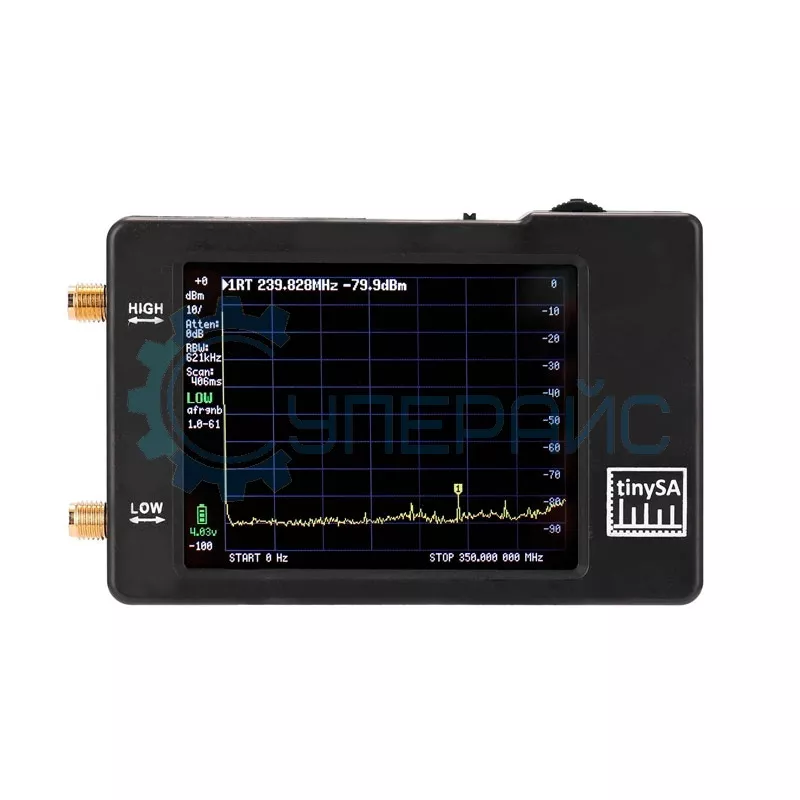

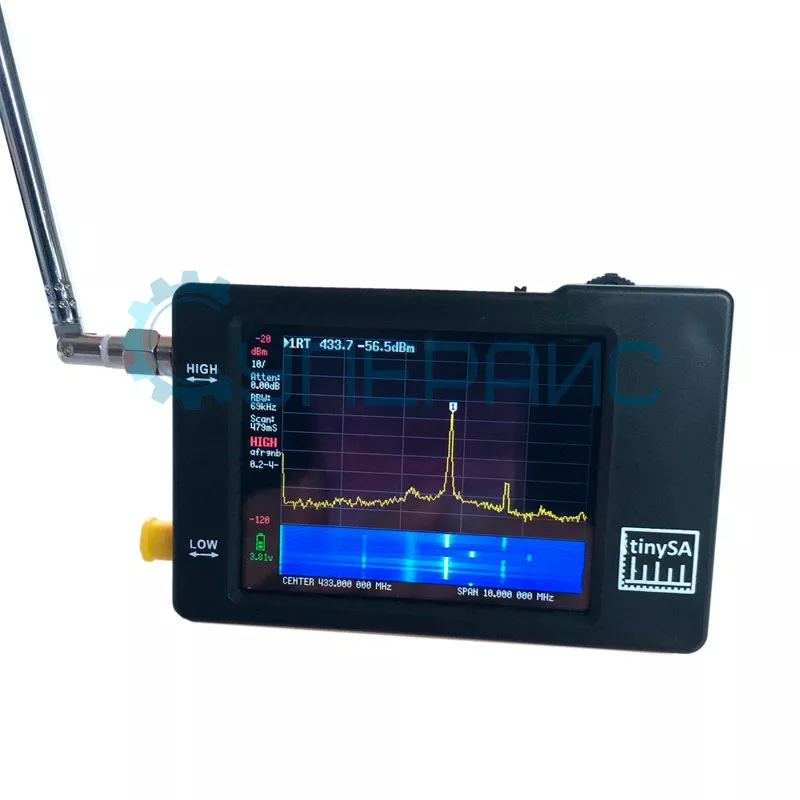

TinySA - это анализатор спектра, применяемый для таких областей как радио, телекоммуникации, научные исследования и др. Прибор производит измерения на большинстве радиочастот. Яркий и чёткий дисплей с разрешением 320 на 240 пикселей отобразит широкий диапазон частот от 100 кГц до 960 МГц.
Особенность TinySA - его компактный размер. Легко размещается на рабочем столе, можно взять с собой.
Модель работает в двух режимах. Первый - основной, в котором проводится анализ сигналов. Второй режим - дополнительный, он позволяет проводить спектральный анализ. Собранные данные возможно сохранить и загрузить для последующего анализа.
Питание спектроанализатора осуществляется от встроенной батареи емкостью 650 мАч, которая может быть заряжена через порт USB Type-C, путем подключения к компьютеру. При подключении к ПК, возможно обновление прошивки, что обеспечивает актуальность устройства и его соответствие новым техническим решениям.

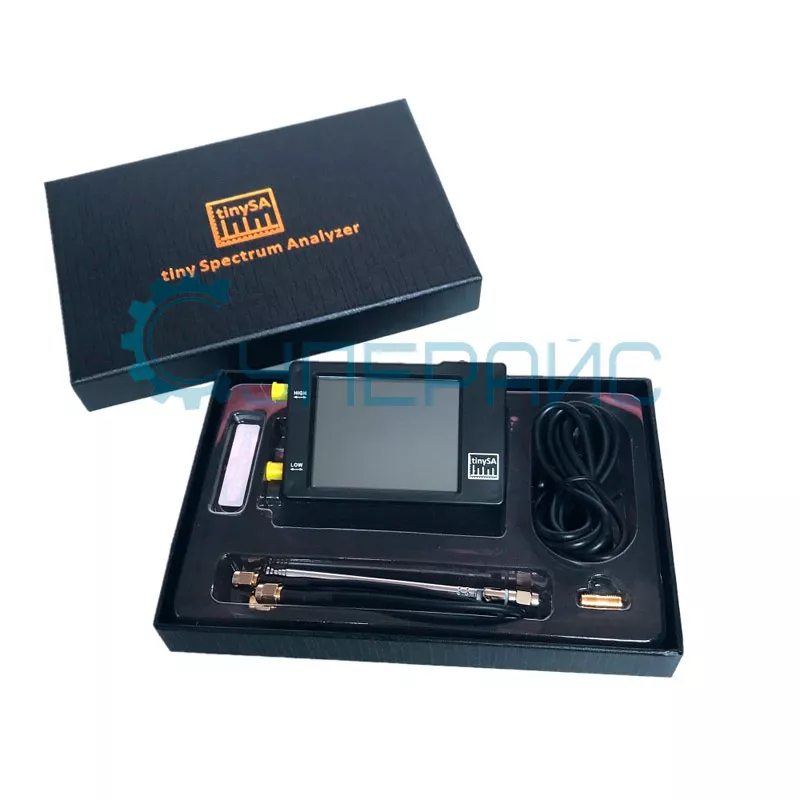

В комплект с прибором входят два кабеля с разъемом SMA, антенна с аналогичным входом и кабель USB.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
